Навесы


Разработка индивидуально проекта навеса, примыкающего к коттеджу.

На замере.

Первой частью проекта является расчет несущих и стропильных ферм, согласно заданных геометрических размеров.

Расчетный чертеж фермы.

Расчет на прогиб.

Эпюра сил, действующих на ферму.

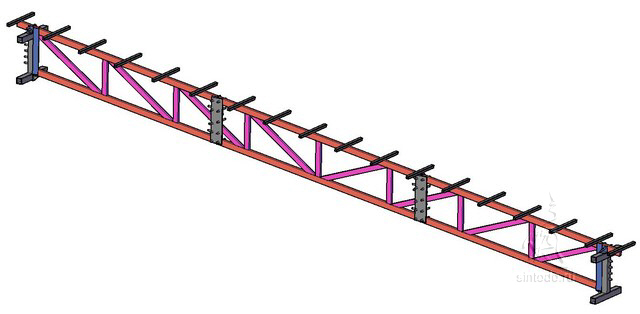

Эскиз стропильной фермы.

Наглядное изображение узлов для включения в конструкторскую документацию и рабочие чертежи. Совершенно не по ГОСТу, но наглядно для рабочих.

Результатом работы стал пакет чертежей для производства и спецификаций для закупки материалов.

Визуализация навеса.
