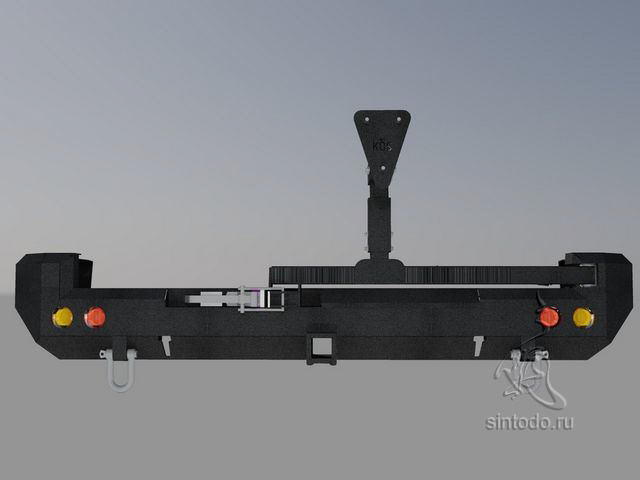

Визуализация 3D-модели.

Вариант с калиткой и квадратом под фаркоп.

Вариант с калиткой и уже предустаноленным фаркопом.

Бампер в сборе.

Оптика Hella D60 мм.

Бампер перед порошковой покраской

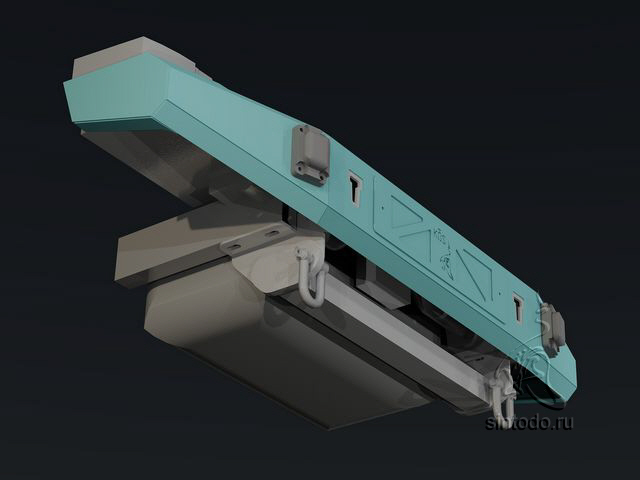

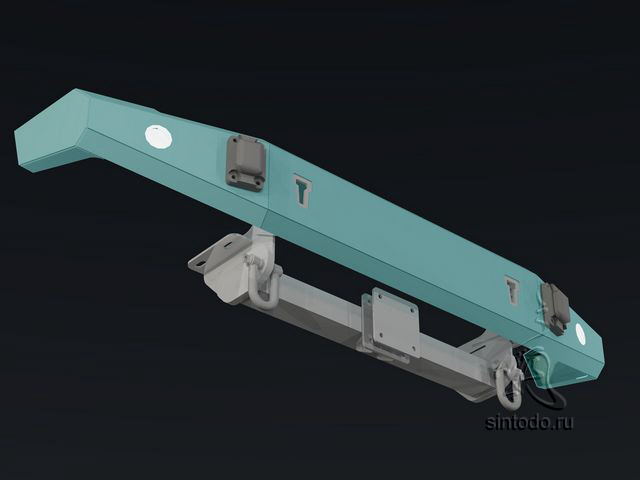

Визуализация 3D-модели.

Вариант с квадратом под фаркоп.

Регулировочный кронштейн: по высоте - 80 мм, по ширине 20 мм.

Регулируемые крепления по внутренним боковым частям бампера предназначены для фиксации от поперечных смещений в случае удара.

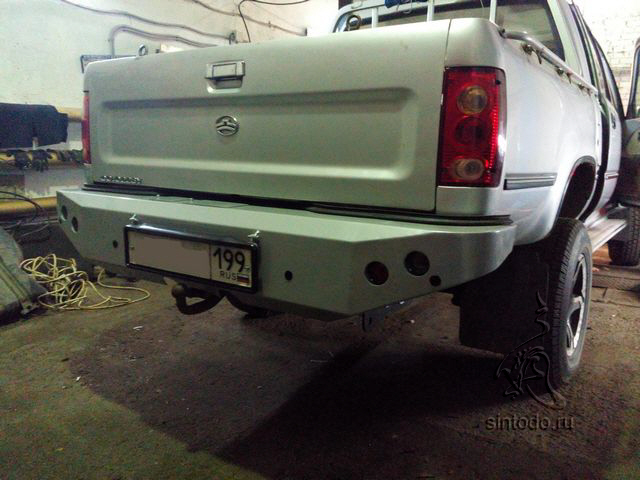

На машине.

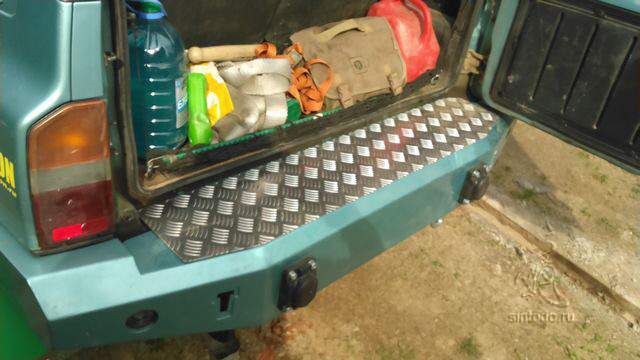

Рифленый алюминий предохраняет верхнюю часть бампера от истирания.

Оптика в бампере регулируемая и защищена решеткой.

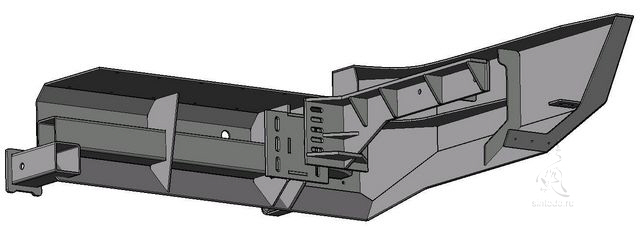

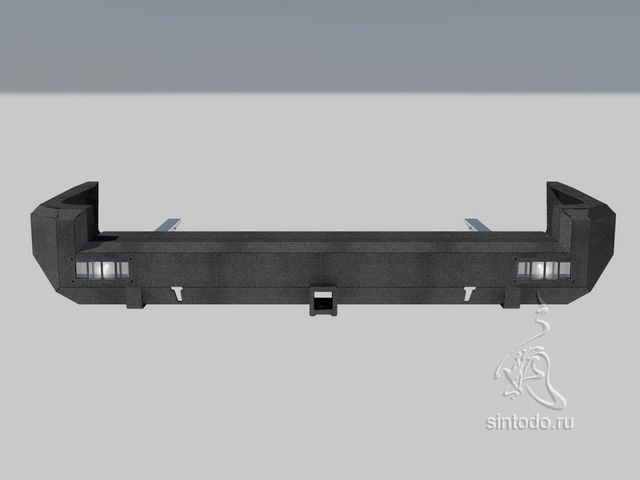

Визуализация 3D-модели

Вариант с оптикой Hella D60 мм и подрамником с креплением под фаркоп.

Крепление кронштейна подрамника к "спорлупе" бампера с помощью Х-образной закладной через подушки из литой резины.

Собранный бампер перед отправкой Заказчику.

Установленный на машине подрамник.

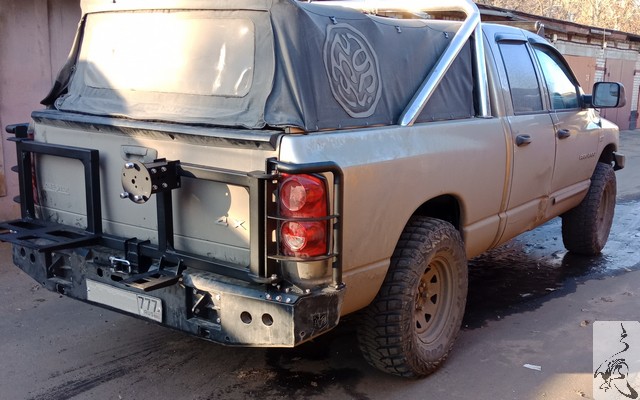

Установленный бампер.

Брызговики прикреплены к соответствующим кронштейнам "скорлупы" бампера.

На свое место установлена деталь из рифленого алюминия.

На машину также установлена система пневматической подкачки подвески.

Визуализация 3D-модели.

Вариант со встроенной оптикой и калиткой для запасного колеса.

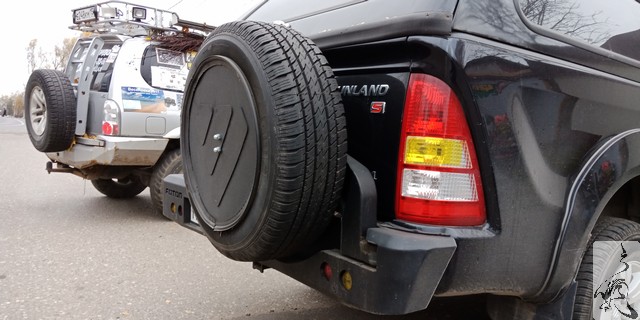

На машине.

Калитка опирается на плоскость бампера, а регулируемое крепление прижимает ее в закрытом положении.

Установка петли калитки на два конических роликовых подшипника с разнесенными точками крепления позволяет гарантировать многолетнюю работу этого узла без провисаний.

Установлена оптика Hella.

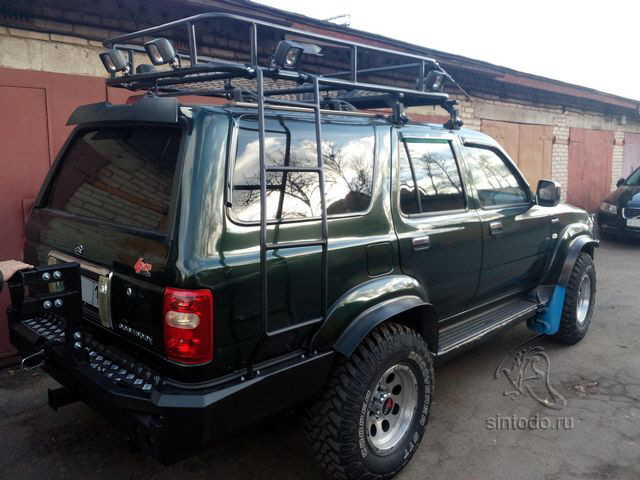

"Плавающий" узел крепления лестницы к бамперу позволяет снить напряжения между багажником, закрепленным на кузове, и бампером, прикрепленным к раме.

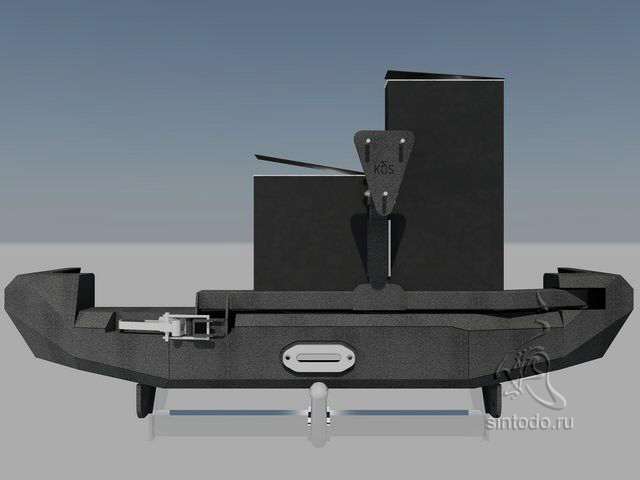

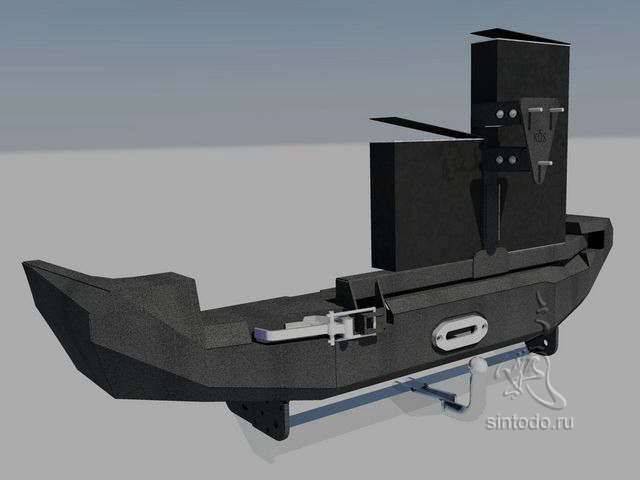

Визуализация 3D-модели.

Вариант с подрамником для лебедки и калиткой с ящиками под канистры 5 и 10 л (масло и бензин для бензопилы).

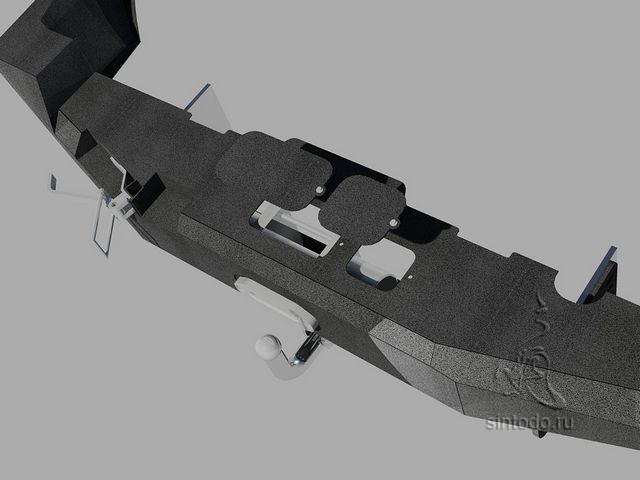

Лючки для управления и обслуживания лебедки.

Вариант "рубленных" граней углов бампера.

Вариант скругленных граней углов бампера.

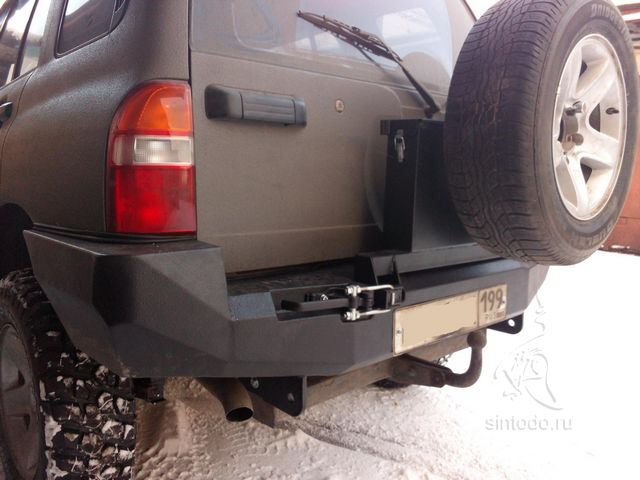

На машине.

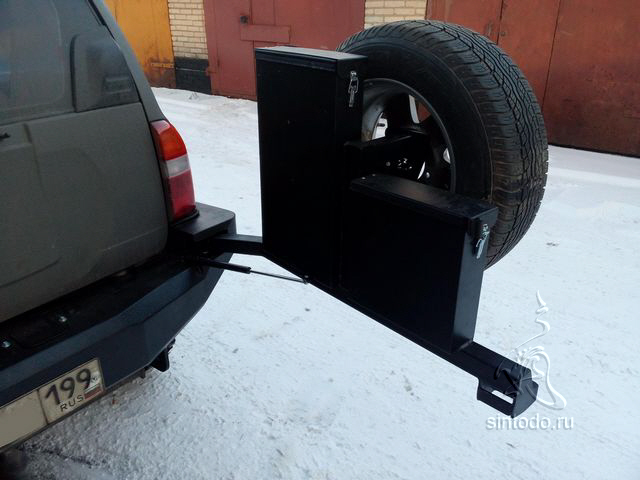

Ящики закрываются на защелку с замком. Уплотнитель крышки затрудняет попадание грязи внутрь ящиков.

Откидывание калитки регулируется аммортизатором.

Вариант с калиткой и встроенной оптикой Hella.

Комплект крепежа.

Вариант с квадратом под фаркоп.

Комплект крепежа.

Крепление оптики.

На машине.

Визуализация 3D-модели.

Для снятия бампера достаточно открутить 6 болтов подрамника, что удобно для обслуживания задней лебедки.

Поворотная номерная рамка облегчает работу с лебедкой и прикрывает клюз лебедки в транспортном положении.

Визуализация 3D-модели.

На машине

Статью, посвещенную истории изготовления этого бампера можно прочитать здесь.

Визуализация 3D-модели.
